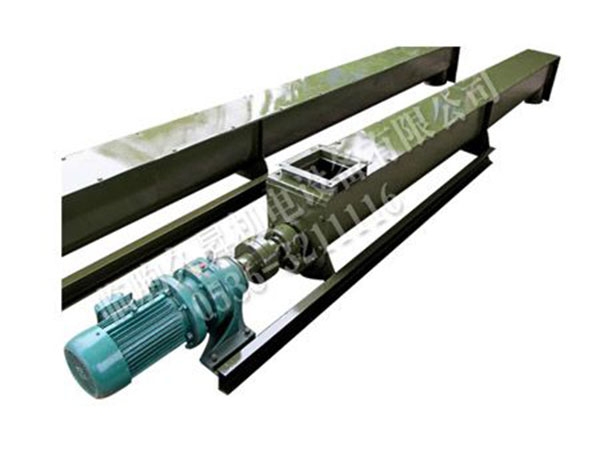

gx型螺旋输送机

　一、GX型螺旋输送机概述：　

GX型螺旋输送机（U型螺旋输送机）俗称绞龙，是矿产、饲料、粮油、建筑业中用途较广的一种输送机设备，可在环境温度为-20~50℃的条件下，以小于20°的倾角单项输送，温度低于200℃的物料。

　二、GX型螺旋输送机工作原理：　

利用旋转的螺旋将被输送的物料沿固定的机壳内推移而进行输送工作，头部及尾部轴承移至壳体外，GX型螺旋输送机吊轴承采用滑动轴承，设有防尘密封装置，轴瓦一般采用粉末冶金，输送水泥采用毛毡轴瓦，吊轴和螺旋轴采用滑块连接。

　三、GX型螺旋输送机应用范围：　

此设备是工农业各部门机械化运输工作的主要机组，可使运输工作减轻劳动强度，提高工作效率，应用范围很广；适用于各行业，如建材、化工、电力、冶金、煤炭、粮食等行业，适用于水平或倾斜输送粉状、粒状和小块状物料，如煤、灰、渣、水泥、粮食等。

　四、GX型螺旋输送机特点：　

1、承载能力大、安全可靠。

2、适应性强、安装维修方便、寿命长。

3、整机体积小、转速高、确保快速均匀输送。

4、出料端设有清扫装置，噪声低、适应性强，进出料口位置布置灵活。

5、密封性好、外壳采用无缝钢管制作，端部采用法兰互相连接，刚性好。

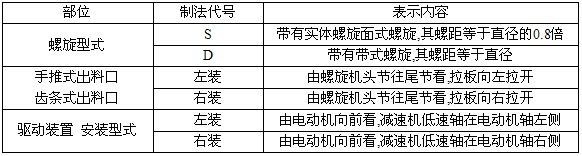

　五、GX型螺旋输送机制法：　

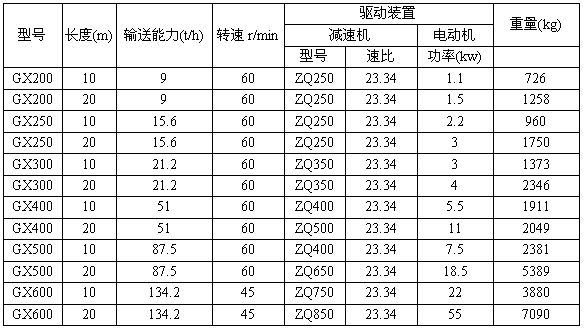

　六、GX型螺旋输送机技术参数：　

注：可根据用户需求定制

　七、GX型螺旋输送机安装尺寸及长度组合：

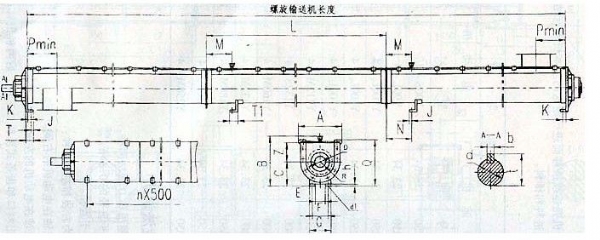

1、外形结构

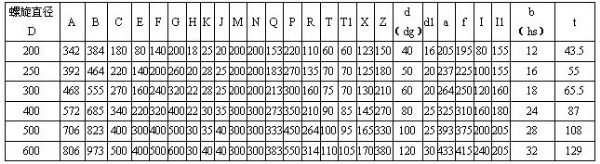

　尺寸表：　

注：

a、GX型螺旋输送机输送长度及尺寸L均见螺旋输送机尺寸表、螺旋输送机进料口尺寸表。

b、图n×500为盖板卡子尺寸，n值视螺旋机长度而定。

c、图中尺寸p为进出料口中心线。

2、进料口、出料口：

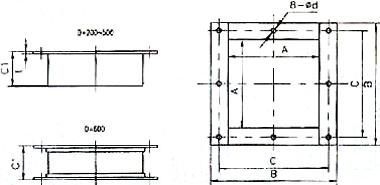

　进料口：

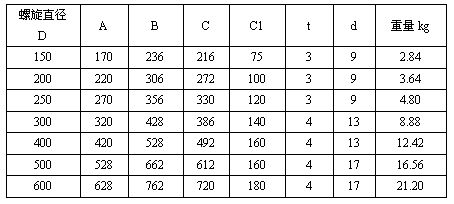

　进料口尺寸表：

注：螺旋直径为600毫米时，出料口采用角钢结构。

　3、驱动装置外形尺寸图及安装尺寸表：
