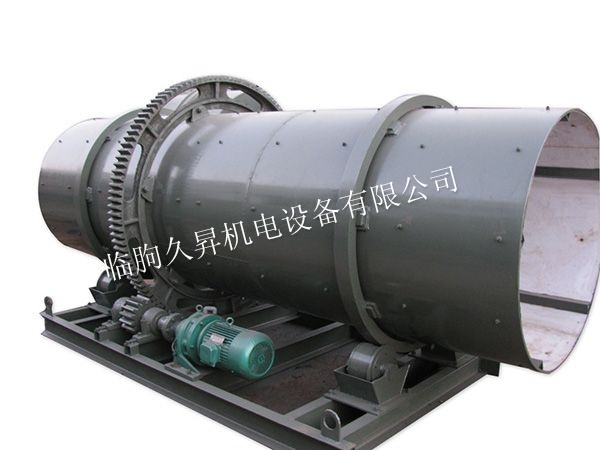

包膜机

　一、产品概述　

　　回转式包膜机成套设备由螺旋输送机、搅拌槽、油泵、主机等组成粉体扑粉或液体涂膜工艺。能有效防止复合肥料的结块。主机内采用聚丙烯内衬或耐酸不锈钢。

　　本设备根据工艺要求，在内部结构上做了特殊设计，是一种有效的复混肥专用设备。

　工作原理　

　　该系列回转式包膜机其工作原理是：由主电动机驱动皮带和皮带轮，通过减速机传动给主动轴，通过安装在主动轴上的对开式齿轮与固定在机体上的大齿圈相齿合，相向工作。物料从进料端加入，经筒体内部。引风机（与该机配套使用）的吸力下使筒体内部空气流动加快。

　结构概述　

整机可分为五大部分：

　　1、托架部分：整个机体转动部分都由托架支撑，受力较大。因此该机托轮架部分均采用中碳钢板、槽钢焊接而成，并通过了严格的质量控制和特殊的工艺要求，已达到本机所使用的目的。除此外更重要的是固定在架子上的托轮，因考虑到其与机体滚带会产生较大摩擦，我厂特意选用优质防腐、耐磨材料，大大提高了本机的使用寿命，托轮架也采用铸造一体技术。另在托轮架四角设有吊装钩，便于装卸运输。

　　2、传动部分：整台造粒机传动部分是尤为重要的整个机体的工作都由此而行。传动架均采用优质槽钢焊接而成，并通过了严格的质量要求。安装在传动架上的主电动机和减速机均选用ISO国家免检产品，质量可靠。电动机带动皮带轮、三角带、减速机传动给主轴，使机体工作，其中传动减速机与主轴工作部分，采用尼龙柱销联接器相咬合传递驱动。

　　3、大齿圈：固定在机体上，与传动小齿轮相齿合，相向带动机体工作，其采用高科技耐磨材料，使本机使用寿命更长。

　　4、滚带：固定于机体两侧，以支撑整个机体。

　　5、机体部分：整台包膜机最重要的就是机体部分，其采用优质中碳钢板焊接而成，并通过严格的质量控制和特定的工艺要求，以达到本机所使用的目的。

　二、主要技术参数　

　　该系列包膜机有多种型号，可根据用户产量的需要选购，也可订做，有较大的选择范围，其主要技术参数见下表：

规格	筒体				生产能力	功率
规格	内径	长度	倾角	转速	生产能力	功率
Mm	mm	mm	(°)	r/min	t/h	kw
BM1200×4000	1200	4000	3	14	2~5	5.5
BM1400×4000	1400	4000	3	13	5~7	7.5
BM1600×6000	1600	6000	3	12	8~11	11
BM1800×8000	1800	8000	3	12	11~14	15
